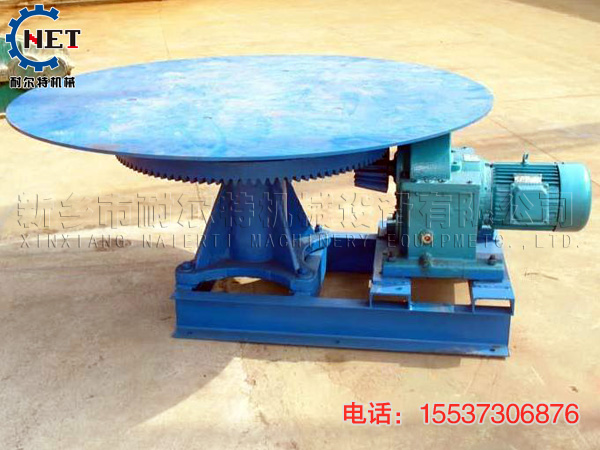

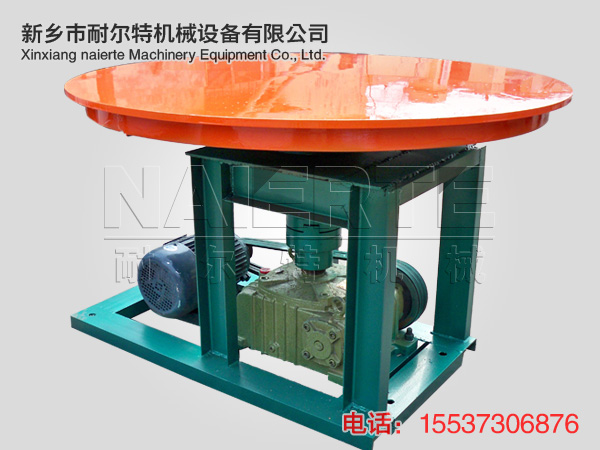

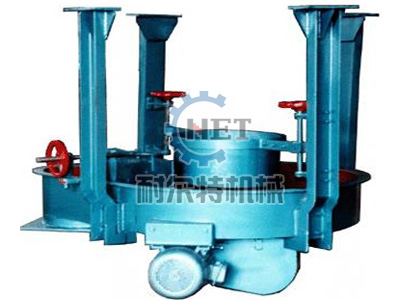

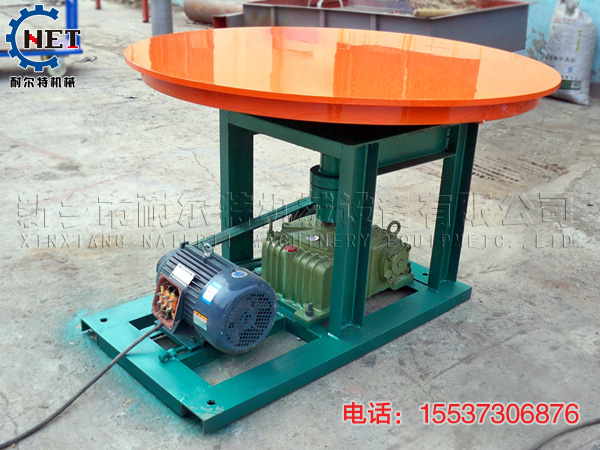

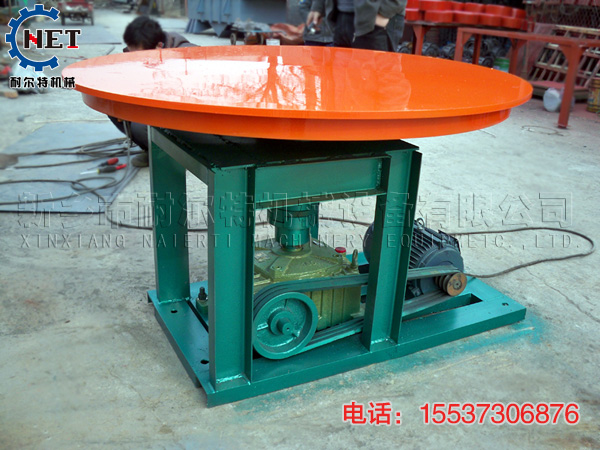

吊式圆盘给料机 座式圆盘给料机 座式圆盘给料机 重型圆盘给料机
  • 吊式圆盘给料机
  • 座式圆盘给料机
  • 座式圆盘给料机
  • 重型圆盘给料机

圆盘给料机

【产品概述】:圆盘给料机主要供给选煤、选矿、烧结、电力、建材等行业中,装在运物料机上的一种附属机械作为运输机给料之用
销售热线:15537306876

圆盘给料机概述

    圆盘给料机主要供给选煤、选矿、烧结、电力、建材等行业中,装在运物料机上的一种附属机械作为运输机给料之用。圆盘给料机工作原理和结构:本机分敞开吊式(DK)、封闭吊式(DB)、敞开座式(KR)、封闭座式(BR)。采用电机分交流电机和调速电机,当采用调速电机应补差价。(KR无调速电机)。

圆盘给料机

圆盘给料机工作原理

    圆盘给料机主要由电动机、驱动器、圆盘三部分组成。与目前所有形式、系列和规格的圆盘给 料机相比,具有节约能源、结构紧凑,体积小占地少,部件少重量轻,故障点少维修量少,安装、操作、维护简单、长寿安全等显著优点。
    电动机经联轴器通过减速机带动圆盘。圆盘转动时,料仓内的物料随着圆盘一起移动,并向出料口的一方移动,经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。圆盘给料机套筒一般有蜗牛式或直筒式两种,蜗牛式套筒采用闸门排料,具有下料均匀、准确,对溶剂、反矿粉等配料适合。直筒式套筒采用刮刀排料,堵料现象较蜗牛式套筒轻,但下料量波动大。当精矿粉活粉矿用量较大时,宜用带活动刮刀套筒。反之,熔剂或燃料用料量小时,宜采用闸门式套筒。

圆盘给料机主要应用

    圆盘给料机能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。KR型座式圆盘给料机适用于喂送各种非粘性物料,不适用于流动性好的粉状物料。适合圆盘给料机喂送的物料有:煤粉、水泥、熟料、石灰石、粘土等粉状、粒状或小块状物料。
    圆盘给料机是一种使用广泛的连续式容积加料设备,能均匀连续地将物料喂送到下一设备中,喂料量可以调节,可喂送粉状、小块状的物料(如煤粉、粘土等),圆盘给料机是一般磨机、烘干机的常用配套设备。圆盘给料机适用于冶金、煤炭、建材、化工、电力部门及机械化铸造车间等精确连续均匀地给料与配料之用。

圆盘给料机技术参数

型号 圆盘直径 生产能力m3/h 圆盘转数r/min 物料粒度mm 安装形式 减速机 电动机 重量Kg 外形尺寸
长*宽*高
型号 速比 型号 功率
DK6 600 0.6-3.9 8 25 敞开吊式 5308-01 53 Y90L-6 1.1 403 855*960*925
JZTY21-6
DK8 800 1.4-7.6 8 30 敞开吊式 5308-1-0 53 Y90L-6 1.1 555 1085*1089*1520
JZTY21-4
DK10 1000 2.5-16.7 7.5 40 - 5312-01 52 Y100L-6 1.5 827 1350*1350*1427
JYTY22-4
DK13 1300 4.2-27.9 6.5 50 - 5316-01 54 Y132S-6 3 1150 1735*1516*1427
JZTY32-4
DK16 1600 7-18.6 6 60 - 5319-01 62 Y132M1-6 4 2125 2115-2050*1535
JYTY41-4
DK18 1800 9.2-60 5 70 - 5322-01 62 Y132M2-6 5.5 2900 2365*2030*1963
JZTY42-4
DK20 2000 13.6-38 5 80 - 5322-01 62 Y132M2-6 5.5 3140 2620*2150*2165
JZTY42-4
DB6 600 0.6-3.9 8 25 封闭吊式 5308-01 53 Y90L-6 1.1 490 855*980*1052
JZTY21-4
DB8 800 1.1-7.6 8 30 - 5308-1-0 52 Y90L-6 1.1 597 1085*1089*1152
JZTY21-4
DB10 1000 2.5-16.7 7.5 40 - 5212-01 52 Y100L-6 1.5 906 1263*1350*1237
JZTY22-4
DB13 1300 4.2-27 6.5 50 - 5316-01 54 Y132S-6 3 1240 1516*1735*1597
JZTY32-4
KR10 1000 0-14 7.5 40 敞开座式 TZQ350 31.5 Y112M-6 2.2 740 720*1430*650
KR15 1500 0-25 7.5 55 - JZQ400 31.5 Y132M2-6 5.5 1280 920*1750*720
KR17 1700 0-50 7.5 60 - JZQ400-Ⅲ-1Y 31.5 Y132M2-6 5.5 1320 920*1750*720
KR20 2000 0-100 7.5 80 - JZQ500-Ⅲ-1Y 31.5 Y160L-6 11 1754 1030*1965*810
BR10 1000 0-13 6.3 50 封闭座式 ZS50-8-ⅠⅡ 63 Y132S-6 3 1223 1932*1520*895
BR15 1500 0-30 6.3 50 - ZS75-3-ⅠⅡ 63 Y160M-6 7.5 2710 2841*1920*1122
BR20 2000 0-80 4.79 50 - BR20-2 87 Y160L-6 11 5234 3374*2016*1122
JZTY61-4 15
BR25 2500 0-120 4.72 50 - BR25-2 88.2 Y200L1-6 18.5 7747 3790*2500*1122
JZTY71-4 22
BR30 3000 180 3.1 20 - BR30-2 128.87 Y200L2-6 22 1335 4600*2958*1420
