圆振动筛

【产品概述】:圆振动筛采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分
销售热线:15537306876

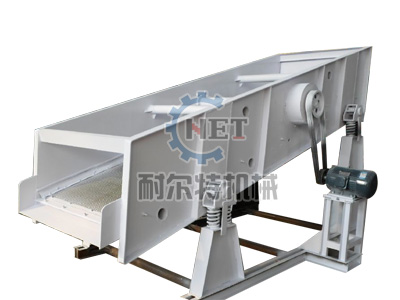

圆振动筛产品概述

  YA系列圆振动筛是一种经典、通用且已标准化的筛分设备。该系列筛分机机箱运动轨迹为圆,根据用途有轻型和重型之分,筛机筛面有单层和双层两种结构形式,可应用于选矿、建材、电力、轻工和化工各行业对各种颗粒状和小块状散固体物料的干式分级。YA圆振动筛适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。机体采用框架式结构,利用普通电机外拖动振动器使筛体沿激振力方向作周期性往复振动,物料在筛面上连续作圆运动,从而达到筛分目的.
YK圆振动筛

圆振动筛工作原理

   该系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。如用户无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧,亦可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。YA系列圆振动筛引进国外技术制造,具有筛分效率高、结构科学合理、整机强度和刚度高以及运行平稳、坚固耐用、噪音低、维修方便等特点。
    根据用户不同需求,该系列筛机可选配金属丝编织网、棒条、铸造、焊接、冲孔等多种形式的筛面,以满足不同行业需求。

圆振动筛主要特点

1、环槽铆钉联接、结构先进,坚固耐用。
2、采用轮胎联轴器,柔性连接,运转平稳。
3、筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。
4、结构先进、采用块偏心作为激振力,激振力强、电耗低、噪音小。
5、采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大。
6、振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。零部件通用性强,维修方便。
7、多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到最佳筛分目的。

圆振动筛技术参数

型号 筛网面积(m2) 筛面倾角(°) 筛孔尺寸(mm) 筛网结构 给料粒度(mm) 处理量(t/h) 振次(r.p.m) 双振幅(mm) 功率(kw) 重量(Kg)
YA1236 4.3 20 6-50 编织 ≤200 75-245 845 9.5 11 4880
2YA1236 4.3 6-50 编织 ≤200 75-245 845 9.5 11 5210
YA1530 4.5 6-50 编织 ≤200 80-255 845 9.5 11 4500
YA1536 5.4 6-50 编织 ≤200 95-310 845 9.5 11 5110
2YA1536 5.4 6-50 编织 ≤400 95-310 845 9.5 15 5585
YAH1536 5.4 30-150 冲孔 ≤400 240-660 755 11 11 5600
2YAH1536 5.4 30-150
6-50
上冲孔
下编织
≤400 240-660 755 11 15 5999
YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 11 5200
2YA1542 6.5 6-50 编织 ≤200 110-360 845 9.5 15 6010
YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 5812
2YA1548 7.2 6-50 编织 ≤200 125-410 845 9.5 15 6125
YAH1548 7.2 30-150 冲孔 ≤400 320-780 755 11 15 6745
2YAH1548 7.2 30-150
6-50
上冲孔
下编织
≤400 320-780 755 11 15 7380
YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 11 5180
2YA1836 6.5 6-50 编织 ≤200 115-370 845 9.5 15 5940
YAH1836 6.5 30-150 冲孔 ≤400 290-800 755 11 11 5880
2YAH1836 6.5 30-150
6-50
上冲孔
下编织
≤400 290-800 755 11 15 6300
YA1842 7.6 6-50 编织 ≤200 135-430 845 9.5 15 5800
2YA1842 7.6 650 编织 ≤200 135-430 845 9.5 15 6350
YAH1842 7.6 30-150 冲孔 ≤400 340-900 755 11 15 6350
2YAH1842 7.6 30-150
6-50
上冲孔
下编织
≤400 340-900 755 11 15 7000
YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6210
2YA1848 8.6 6-50 编织 ≤200 150-490 845 9.5 15 6600
YAH1848 8.6 30-150 冲孔 ≤400 385-1000 755 11 15 7100
2YAH1848 8.6 30-150
6-50
上冲孔
下编织
≤400 385-1000 755 11 15 7700
YA2148 10 6-50 编织 ≤210 175-570 748 9.5 18.5 9000
2YA2148 10 6-50 编织 ≤210 175-570 748 9.5 22 10400
YAH2148 10 30-150 冲孔 ≤400 445-1200 708 11 18.5 10350
2YAH2148 10 30-150
6-50
上冲孔
下编织
≤400 445-1200 708 11 22 11100
YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 18.5 9920
2YA2160 12.6 6-50 编织 ≤200 220-700 748 9.5 22 11200
YAH2160 12.6 30-150 冲孔 ≤400 560-1400 708 11 30 12390
2YAH2160 12.6 30-150
6-50
上冲孔
下编织
≤400 560-1400 708 11 30 13850
YA2448 11.5 6-50 编织 ≤200 200-650 748 9.5 18.5 9830
YAH2448 11.5 30-150 冲孔 ≤400 500-1300 708 11 30 11820
2YAH2448 11.5 30-150
6-50
上冲孔
下编织
≤400 500-1300 708 11 30 13000
YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 12200
2YA2460 14.4 6-50 编织 ≤200 250-810 748 9.5 30 13495
YAH2460 14.4 30-150 冲孔 ≤400 640-1500 708 11 30 13000
2YAH2460 14.4 30-150
6-50
上冲孔
下编织
≤400 640-1500 708 11 30 14400
