平面振动筛筛面运动的影响因素分析

    平面振动筛筛体的运动取决于其结构参数与 运动参数的大小 [10] ，曲柄长度 l c 、连杆长度 l r 、前 吊杆长度 l b 、后吊杆长度 l a 以及曲柄的转速 n 等参 数发生变化时都会导致筛体运动状态发生变化。运 用 ADAMS 的虚拟样机技术进行仿真实验，可分析 这些参数量的变化对筛面加速度的影响，从而为优 化设计提供依据。

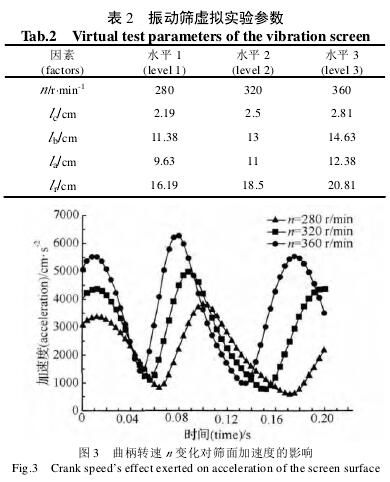

    为使各参数对筛面加速度的影响具有一定的 可比性，设置各参数在仿真对比试验中变化的比例 一致。在仿真试验中，把其中的一个参数定义为设 计变量，保持其它参数不变，以观察该设计变量在 等比例变化时对筛体运动的影响。虚拟实验参数设 置如表 2 所示。其中水平 1、水平 2、水平 3 表示虚 拟实验时的三种条件。
    通过虚拟试验，不同因素条件下，内筛面加速 度变化情况如图 3~图 7 所示。     为定量分析参数变化对筛面加速度的影响，计 算某一参数变化一个单位时筛面加速度最大值的增 加速率平均值，从而计算出该参数对加速度的敏感 度 [11] ，如表 3 所示。结合图 3~图 7 可看出：在曲柄 运动周期内，筛面加速度呈周期性变化；在相同变 动比例条件下，曲柄转速和长度的变化对筛面运动 状态的影响最大，尤其在峰值处更为明显；而其余 几个参数的变化对筛面运动的影响较小。
