小型平面振动筛分机装置总体设计

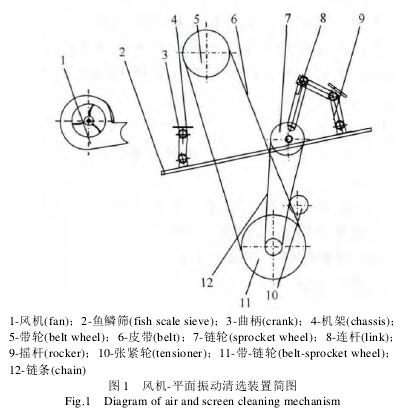

    目前联合收割机广泛采用风筛式清选机构，风机一般采用离心风机，中大型联合收割机往往采用 多个风机，筛体一般采用往复振动式平面筛，筛网 根据不同作物采用圆孔筛网或鱼鳞筛。考虑到小型 收割机受整机大小的限制，在本设计中选用一个离 心风机，采用曲柄摇杆机构作为筛体运动型式，筛 孔选用鱼鳞筛；动力由动力分配系统经皮带传动到 筛体的偏心链轮，其总体设计结构简图见图 1。     链轮 7 为一偏心轮，偏心轮偏距为 22mm， 动 力系统驱动偏心轮旋转时，偏心轴带动连杆 8 转动， 连杆带动摇杆 9，从而实现筛体的往复运动。其中 筛面采用鱼鳞筛，鱼鳞与筛平面夹角为 25°。脱粒 后的谷物混合物进入到清选场中，在其下落过程中， 大部分轻杂物、部分瘪谷在风机 1 的作用下直接被 吹出机外，其余混合物在重力与风力的作用下，落 到筛面 2 上。落到筛面上的混合物在筛体的激励与 风力作用下，不断作分层运动和透筛运动，直径小 于筛孔的谷粒获得透筛机会，长茎秆等难于透筛的 杂物被筛体推送到机外；在风力的作用下，轻杂物 及瘪谷处于“飘浮”状态，难以透筛，并不断流向 筛体后部，直至排出机外，如此往复，从而达到清 选分离的目的。
